新能源汽车三电维修拓扑针脚图与控制器资料合集

新能源汽车三电系统维修涉及电机控制器、车载充电机、压缩机及控制板等多个模块，遇到故障时，查找对应拓扑关系和针脚定义往往比较耗时。

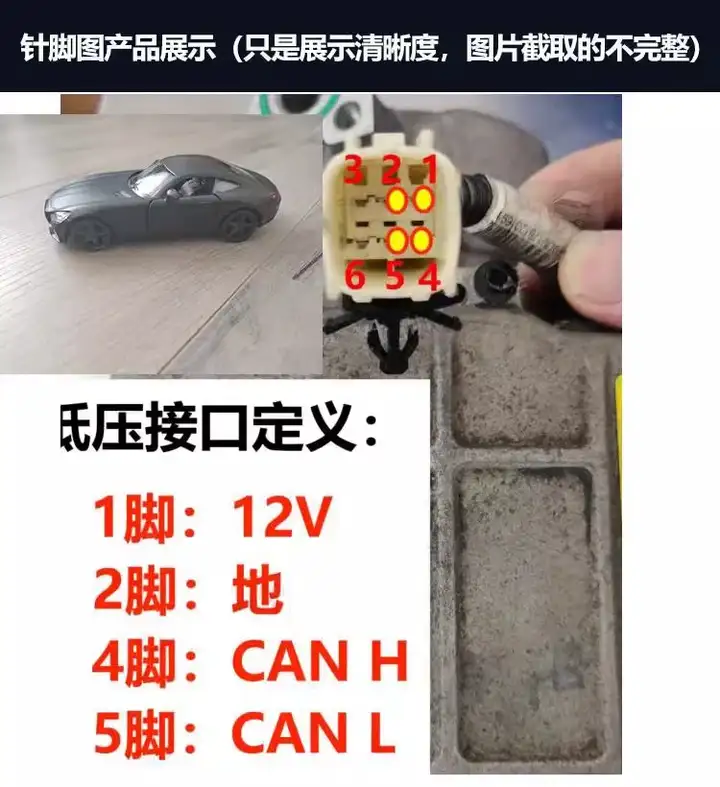

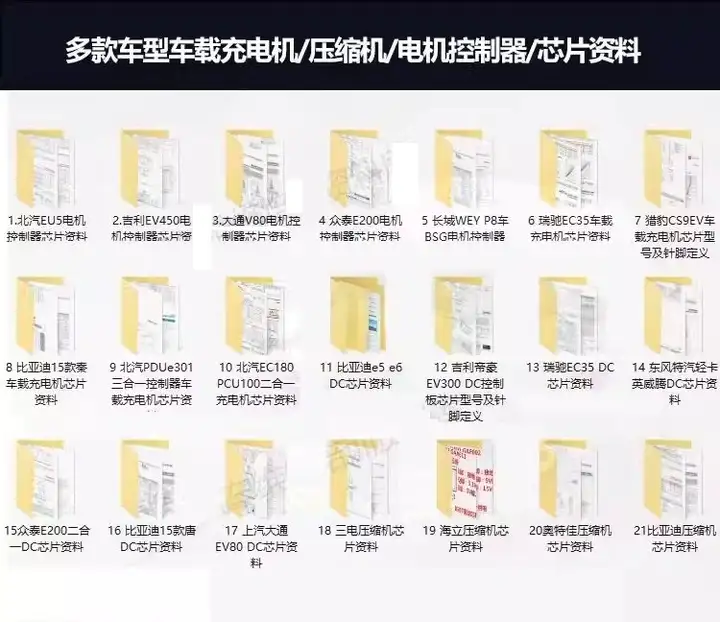

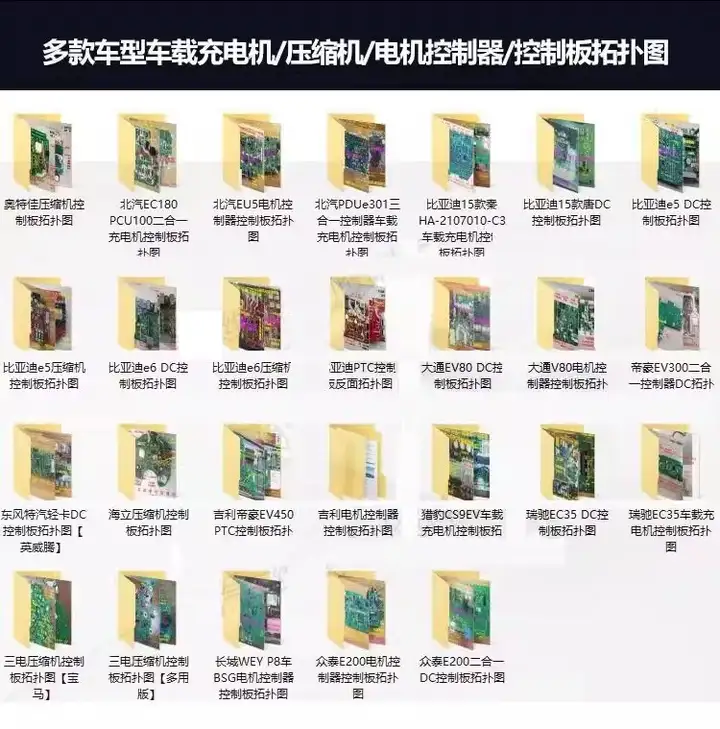

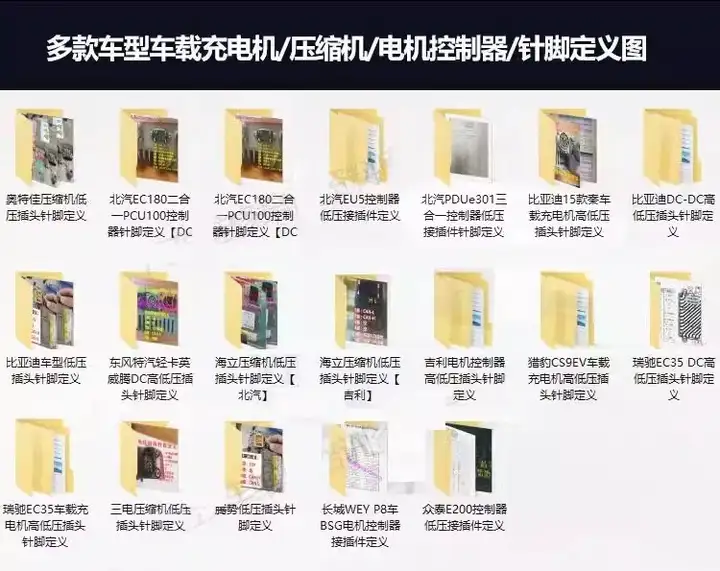

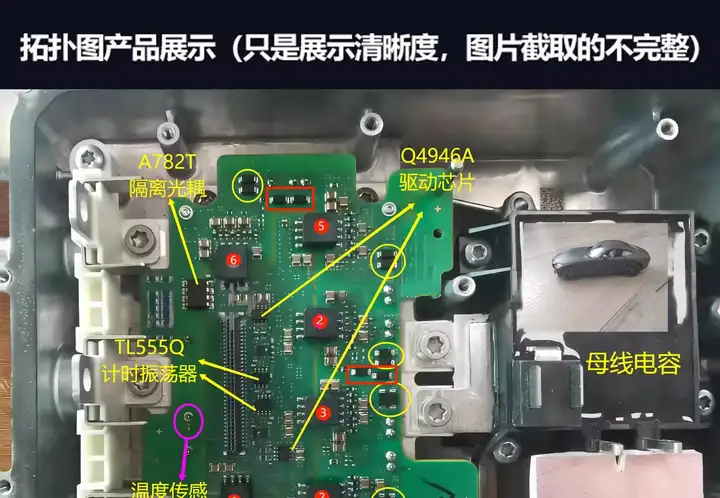

这套资料围绕新能源汽车三电维修展开，整理了控制板拓扑图、针脚定义图、控制芯片资料以及常见车型相关电路参考内容。从展示目录来看，涉及北汽、比亚迪、吉利、大通、东风等多个品牌或车型，可用于辅助了解不同控制器的结构和线路连接关系。

资料适合新能源汽车维修人员、汽修专业学习者及需要检索电路资料的从业者收藏参考，能够减少分散查找资料的时间。不同车型版本和控制板批次可能存在差异，实际维修时应结合实车参数、安全规范及原厂资料进行核对，具体内容以实际资源包为准。
