1300份配电箱电柜CAD接线原理图DWG合集

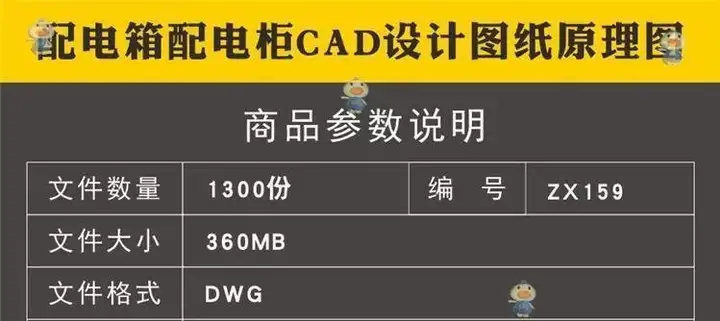

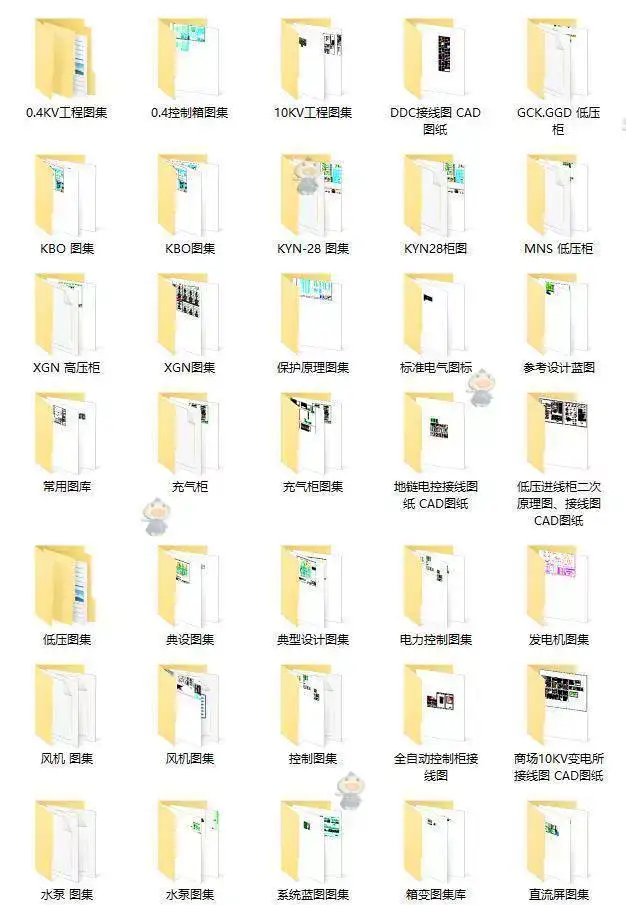

本套资料整理了1300份配电箱、电柜接线原理图及CAD设计图纸，文件容量约360MB，以DWG格式为主。内容涉及低压柜、控制柜、配电柜及KYN、XGN、HZGN、GGD、MNS、GCS等常见柜型，可用于电气设计学习、设备选型和工程制图参考。

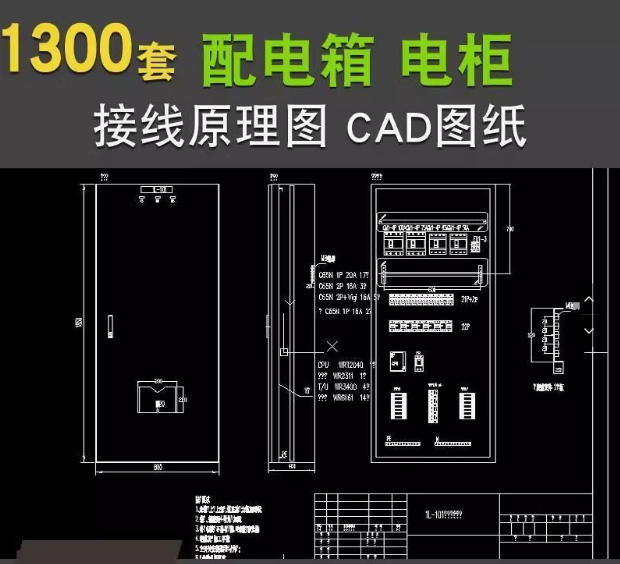

图纸通常包含柜体外形、内部元件布置、一次系统、二次控制及接线关系等内容，有助于了解不同柜型的结构特点与图纸表达方式。使用者可根据具体项目的电压等级、负载性质、保护要求和设备参数筛选相应资料。

电气图纸涉及设备安全与工程规范，不能未经校核直接用于生产、安装或现场接线。实际应用时应由具备相应资质的专业人员依据现行国家标准、供电方案和元件技术文件进行设计审核，同时完成短路计算、保护整定及安全验证，具体图纸分类以实际资源包为准。
